Планировки бытовок: тамбур, распашонка, комнаты и санузел

Бытовка без перегородок оставляет одно помещение. Такой вариант удобен, когда нужно свободно расставлять стеллажи, инструменты или рабочую мебель. Но у него нет отдельной входной зоны: открывание наружной двери сразу влияет на основное помещение. Для проживания также придётся решить, где размещать уличную одежду и обувь.

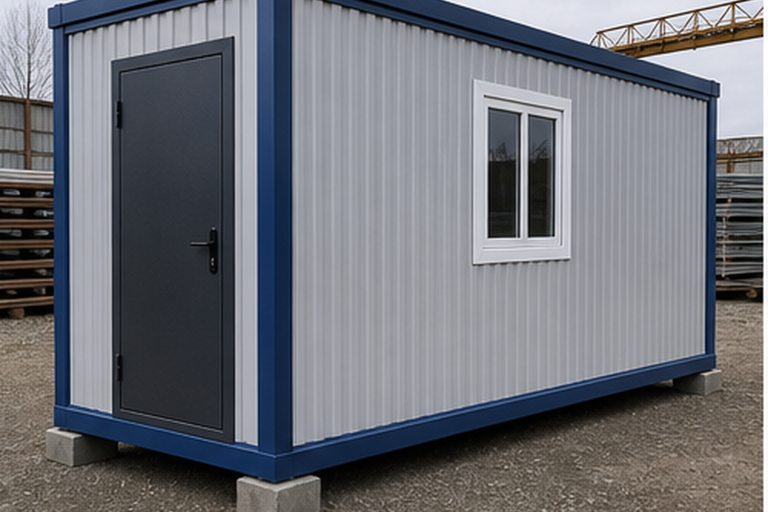

Бытовка с тамбуром отделяет вход от основной комнаты. Тамбур занимает часть длины, зато позволяет разнести входную и жилую зоны. Сразу проверьте, не сталкиваются ли полотна двух дверей, где стоит человек при открывании и остаётся ли место для обуви. Тамбур сам по себе не заменяет расчёт отопления и вентиляции.

«Распашонкой» обычно называют схему с входом в средней части и помещениями по разные стороны от входной зоны. Она помогает разделить две функции — например, кабинет и комнату отдыха. У разных изготовителей состав перегородок различается, поэтому название нужно подтверждать чертежом. В карточке бытовки-распашонки можно начать подбор, а окончательную схему закрепить в спецификации.

Планировка с санузлом требует отдельного помещения и инженерных подключений. Душ или туалет занимают не только площадь оборудования: нужны открывание двери, обслуживание, вентиляция и трассы труб. Поэтому добавлять санузел в уже заполненную мебелью схему в последнюю очередь неудобно.

Как выбирать между тамбуром и распашонкой

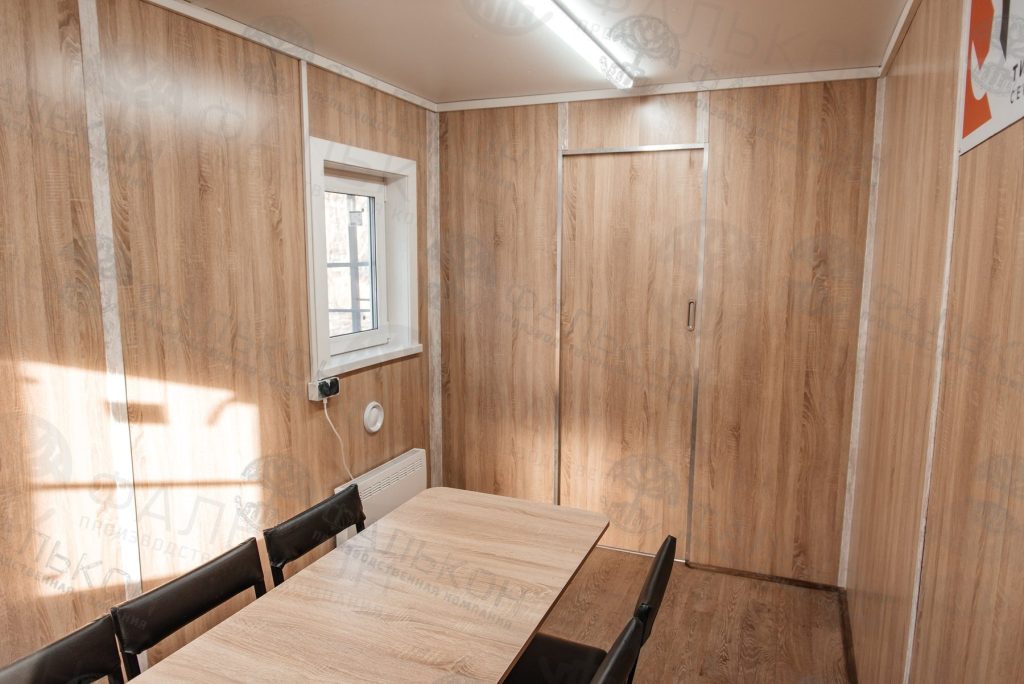

Тамбур прежде всего отделяет наружный вход, а распашонка помогает разделить помещения. При этом конкретная распашонка тоже может иметь отдельную входную зону. Смотрите, сколько места остаётся каждой функции после устройства перегородок. Для двух независимых рабочих зон важны доступ и размещение мебели в обеих комнатах; для проживания одной группы — связь спальных мест, хранения и общего пространства.

Эти условные блоки показывают только связи помещений, без размеров, окон и инженерных узлов. Для заказа ниже приведены реальные планы отдельных моделей.

На опубликованной схеме Фалькона показан корпус с обозначением 6000 × 2440 мм, отдельной входной зоной и основной комнатой. Мебель расположена так, чтобы между предметами оставалось связное пространство для движения. Это пример конкретного решения из каталога жилых модулей, а не универсальный стандарт для всех бытовок длиной шесть метров.

При чтении такой схемы полезно двигаться от входа: где снять верхнюю одежду, как пройти к спальному месту, можно ли подойти к столу, не перекрыты ли окно и отопительный прибор. Затем проверьте реальные размеры заказанной мебели. Условный прямоугольник кровати без её габаритов ещё не доказывает, что выбранная модель поместится.

Размерные линии на иллюстрации описывают показанную компоновку. Внутренние размеры после отделки и состав комплектации для вашего заказа нужно согласовать отдельно. Не считайте полезную площадь простым произведением наружных длины и ширины.

Оба плана относятся к восьмиметровым моделям. Они показывают варианты зонирования, а не гарантируют такую же вместимость в шестиметровом корпусе.

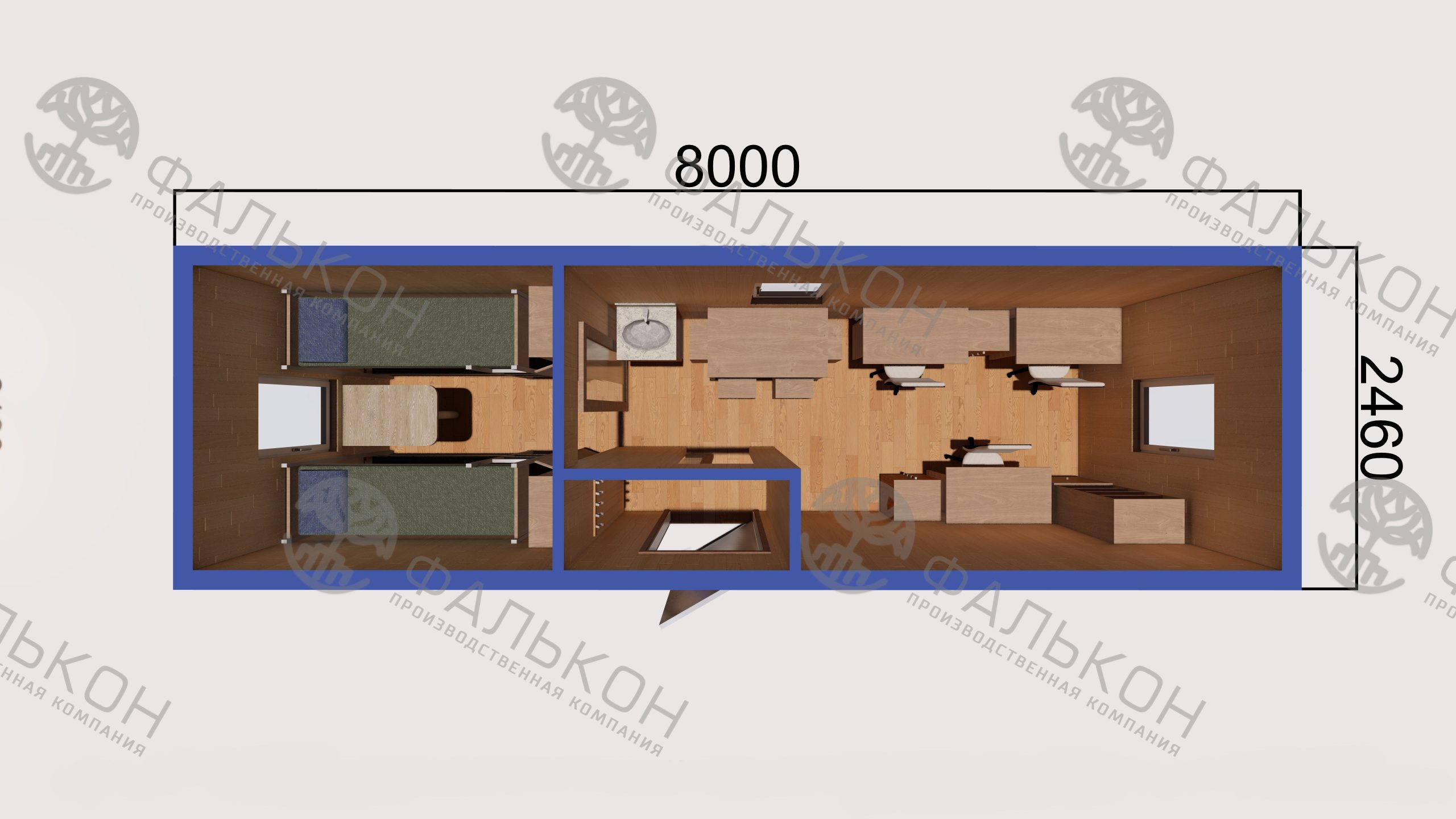

Второй пример из каталога — схема жилого вагон-дома на четыре человека с санузлом. На листе обозначен корпус 8000 × 2460 мм. Здесь выделены спальная часть, общая зона, вход и санитарное помещение. Восьмиметровый пример показывает, как дополнительные функции меняют распределение пространства; его нельзя без переработки сжать до шестиметрового корпуса.

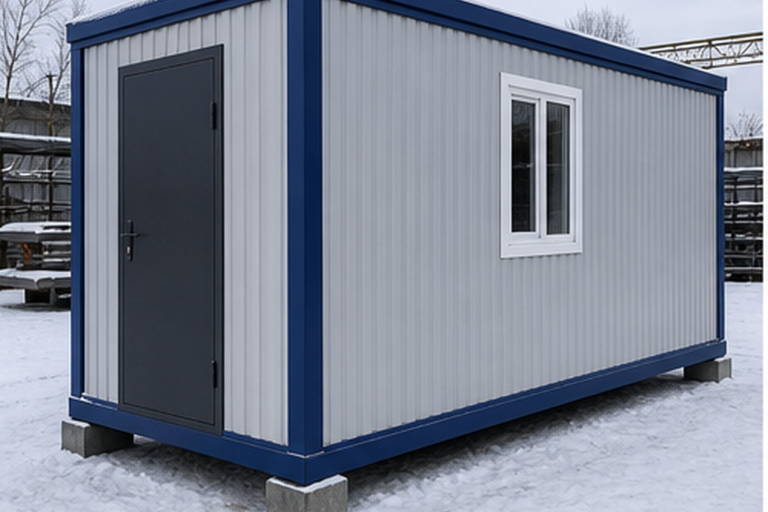

Для помещения с водой сначала определяют оборудование и точки подключения. Унитаз, душевая и раковина требуют разных подводок и доступа для обслуживания. Если бытовка будет работать зимой, заранее решают защиту вводов, водоотведение и режим при отключении отопления. Отдельный разбор оснащения есть в статье о санузле в блок-контейнере.

Общая зона не должна превращаться в случайный проход между дверями. На плане отмечают открывание дверей, расположение столешницы и возможность пользоваться мебелью одновременно. Для кухни также согласуют оборудование, электропитание и вентиляцию; одного названия «кухонный уголок» в предложении недостаточно.

Если эти размеры наружные, произведение сторон даёт соответственно 14,4 и 18 м² площади прямоугольника. Разница — 3,6 м², но это не прибавка полезной жилой площади: часть пространства занимают стены и перегородки. Для предметного сравнения нужны два плана с внутренними размерами после отделки.

Дополнительная ширина может помочь разместить мебель, однако сама по себе не гарантирует удобства. Проверьте ширину прохода между реальными предметами, расположение створок, доступ к шкафам и свободное место перед сантехникой. Допустимые проходы и вместимость определяют по назначению помещения и проекту; единого числа для любой бытовки нет.

Более широкий модуль требует отдельной проверки доставки. Наружные габариты, выступающие элементы, маршрут и разгрузку согласуют до окончательного выбора. Подробно о разнице наружных и внутренних размеров написано в статье «Размеры блок-контейнеров».

Проверка проходов на условном примере

Допустим, внутренняя ширина комнаты после отделки равна 2,20 м, а две выбранные кровати имеют ширину по 0,80 м и стоят вдоль противоположных стен. Арифметический остаток между ними — 0,60 м: 2,20 − 0,80 − 0,80. Это учебный пример, а не размеры нашей модели и не подтверждение допустимой ширины прохода. Выступающие части мебели, доступ к шкафам и требования к помещению проверяют дополнительно.

Если поставить рядом тумбы или изменить тип кроватей, прежний план может перестать работать. Поэтому на схеме нужны реальные габариты каждой вещи и направление открывания дверей. Проверку повторяют по самому узкому месту пути, а не по свободному участку у окна. Допустимость компоновки подтверждают для конкретного назначения и числа пользователей.

Составьте короткое задание: где будет стоять бытовка, для чего её используют, сколько людей находится внутри одновременно, нужно ли проживание зимой. Перечислите мебель и оборудование с размерами. Отдельно укажите необходимость тамбура, санузла, хранения мокрой одежды и рабочего места.

На согласованном плане должны быть двери с направлением открывания, окна, перегородки, мебель, оборудование и внутренние размеры. Розетки, выключатели, отопление и вентиляцию привязывают к этой же схеме. Полезно проверить хотя бы три ситуации: вход человека с вещами, обычный рабочий день и доступ к обслуживаемому оборудованию.

Изменение планировки после выпуска может затронуть каркас, электрику и отделку. Особенно внимательно относятся к новым проёмам и объединению помещений. Возможность такой переделки подтверждает изготовитель или проектировщик. Для новой бытовки дешевле устранить конфликт на чертеже, чем переносить дверь на готовом объекте.

Три задания на планировку

Для каждого сценария пройдите путь от наружной двери до конечной точки: с сумкой, креслом или самым крупным хранимым предметом. Проверьте, какие двери приходится открывать по дороге и где человек отступает для этого. Тамбур решает входную задачу только при достаточном свободном пространстве; перегородка без проверки мебели может просто уменьшить полезную комнату.

Если разные функции несовместимы в одном корпусе, сравните увеличение размеров и объединение нескольких модулей. Во втором случае нужны согласованные проёмы, стыки, основание и общая схема движения. Это уже проект здания, а не произвольное соединение двух готовых комнат.

Таблица прокручивается по горизонтали.

• Назначение и число пользователей указаны в задании.
• Показаны внутренние размеры после отделки.
• Мебель нанесена по реальным габаритам.
• Двери, шкафы и проходы не конфликтуют.
• Сети и доступ к обслуживанию согласованы.
