Павильон КНС 5 м без пола

Павильон КНС 5 м без пола предназначен для защиты наземной технологической зоны канализационной насосной станции. Его конструкция позволяет сохранить доступ к оборудованию и проёмам в перекрытии. Это технический корпус для конкретного инженерного проекта: насосы, автоматика и рабочие характеристики станции не входят в понятие типовой комплектации павильона. На фотографиях показаны металлический каркас, наружная обшивка, входная группа, небольшое окно и металлическая внутренняя отделка. Часть снимков сделана во время сборки, до завершения монтажных работ. Корпус подбирают совместно с проектировщиком КНС, учитывая геометрию плиты, сервисные проходы и способ замены оборудования. Фалькон изготавливает модульные конструкции в Иркутской области. Для расчёта нужны схема станции, размеры монтажного основания и перечень оборудования. Итоговая спецификация определяет границы поставки корпуса и инженерных систем; стоимость рассчитывается по согласованному техническому заданию.

Другие блок-контейнеры и модули.

Показанный павильон — конкретное исполнение длиной 5 м без собственного пола. Для подбора корпуса, вводов и инженерной подготовки под другие задачи смотрите решения для модульных насосных станций.

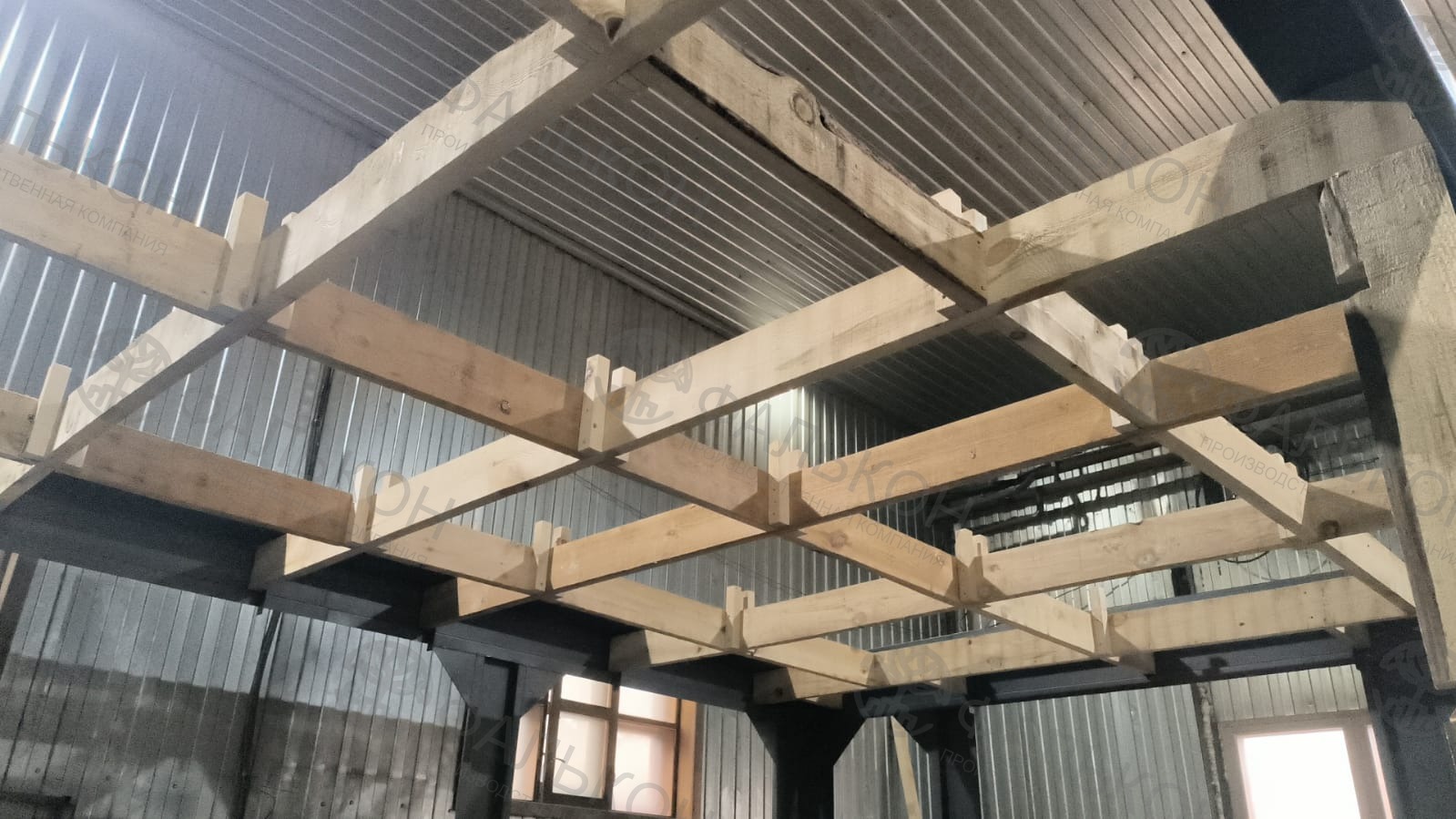

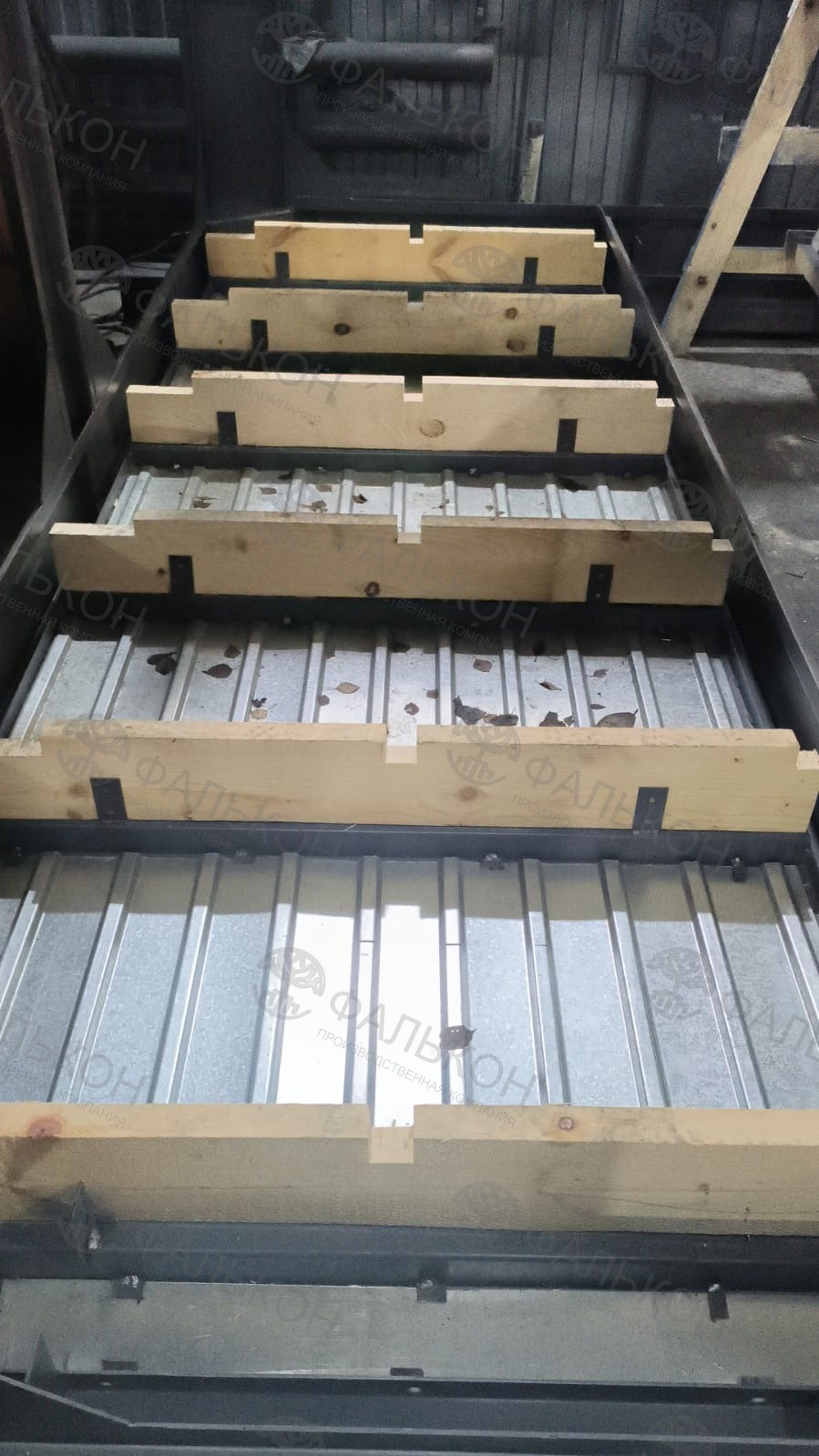

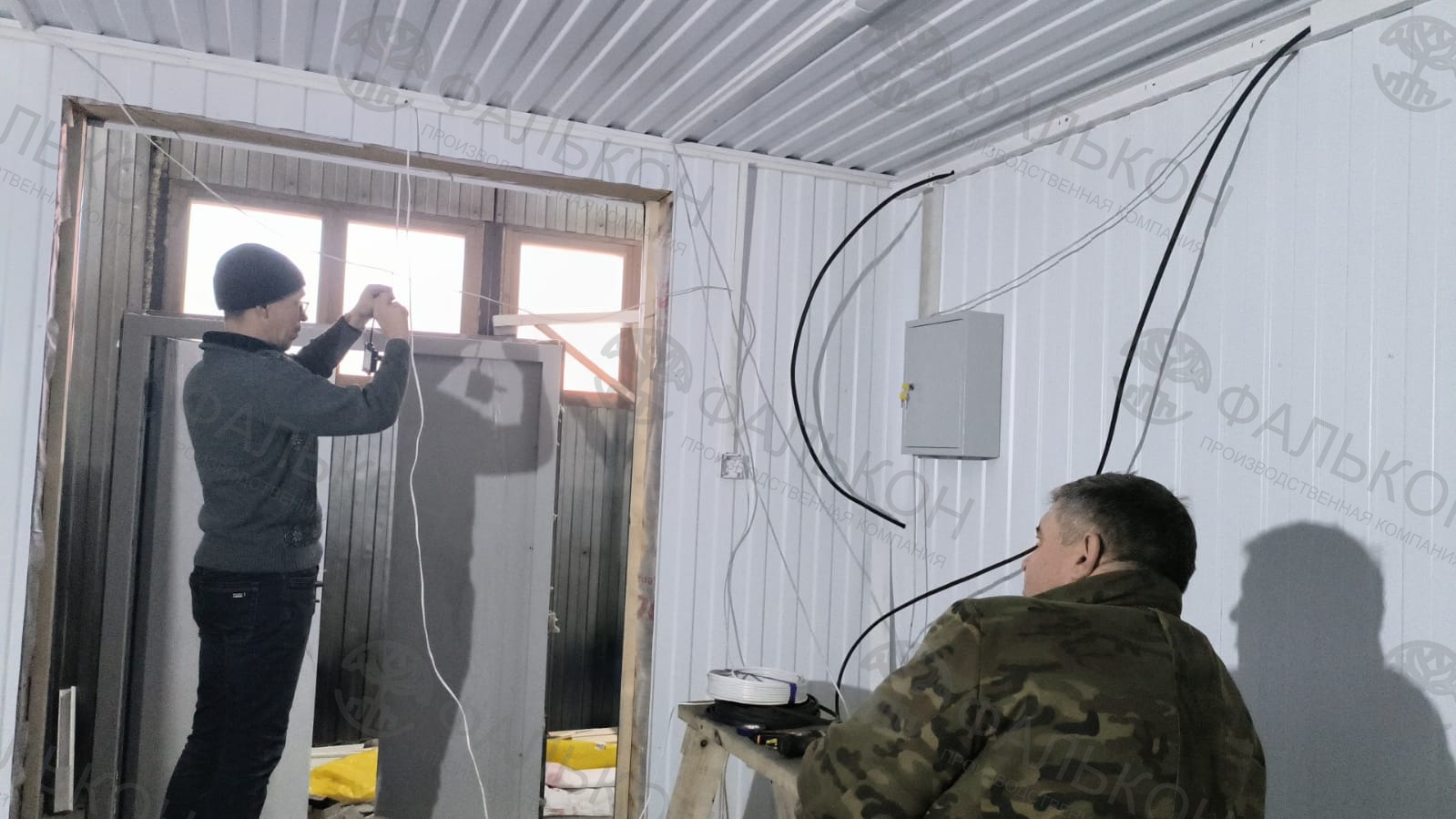

В показанном исполнении основу павильона составляет стальной рамный каркас с наружной обшивкой профилированным листом. Собственного пола нет — эту особенность необходимо учитывать при проектировании опирания и монтажных узлов. На фотографиях видны входная дверь, окно и металлическая внутренняя облицовка. Проектная схема предусматривает технологическую зону, вентиляционные узлы и место для обслуживания оборудования; состав этих систем уточняется в рабочем проекте. Если необходимы таль, опорная балка, отопление, электрощит, освещение или санитарная зона, их параметры включают в отдельные позиции спецификации. Грузоподъёмность и крепление подъёмного устройства подтверждают расчётом. Насосное оборудование, автоматика, кабельные вводы и подключения не считаются включёнными автоматически. Заказчик передаёт требования по среде, нагрузкам и режиму работы. По ним согласуются утепление, защита металла, электроснабжение, вентиляция и доступ для обслуживания.

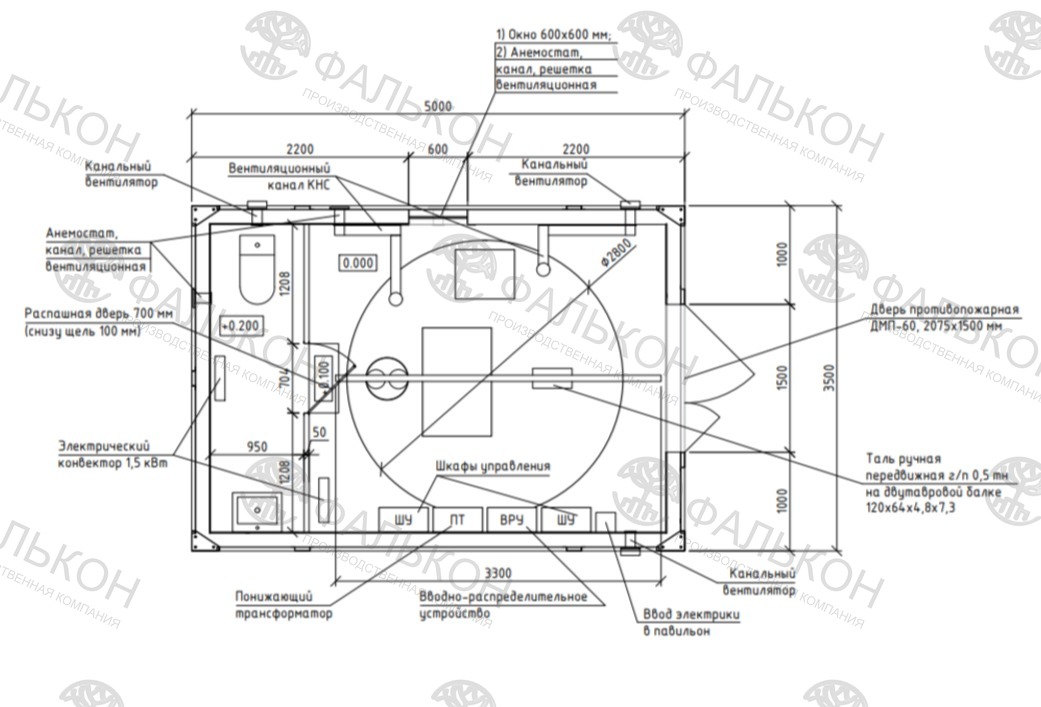

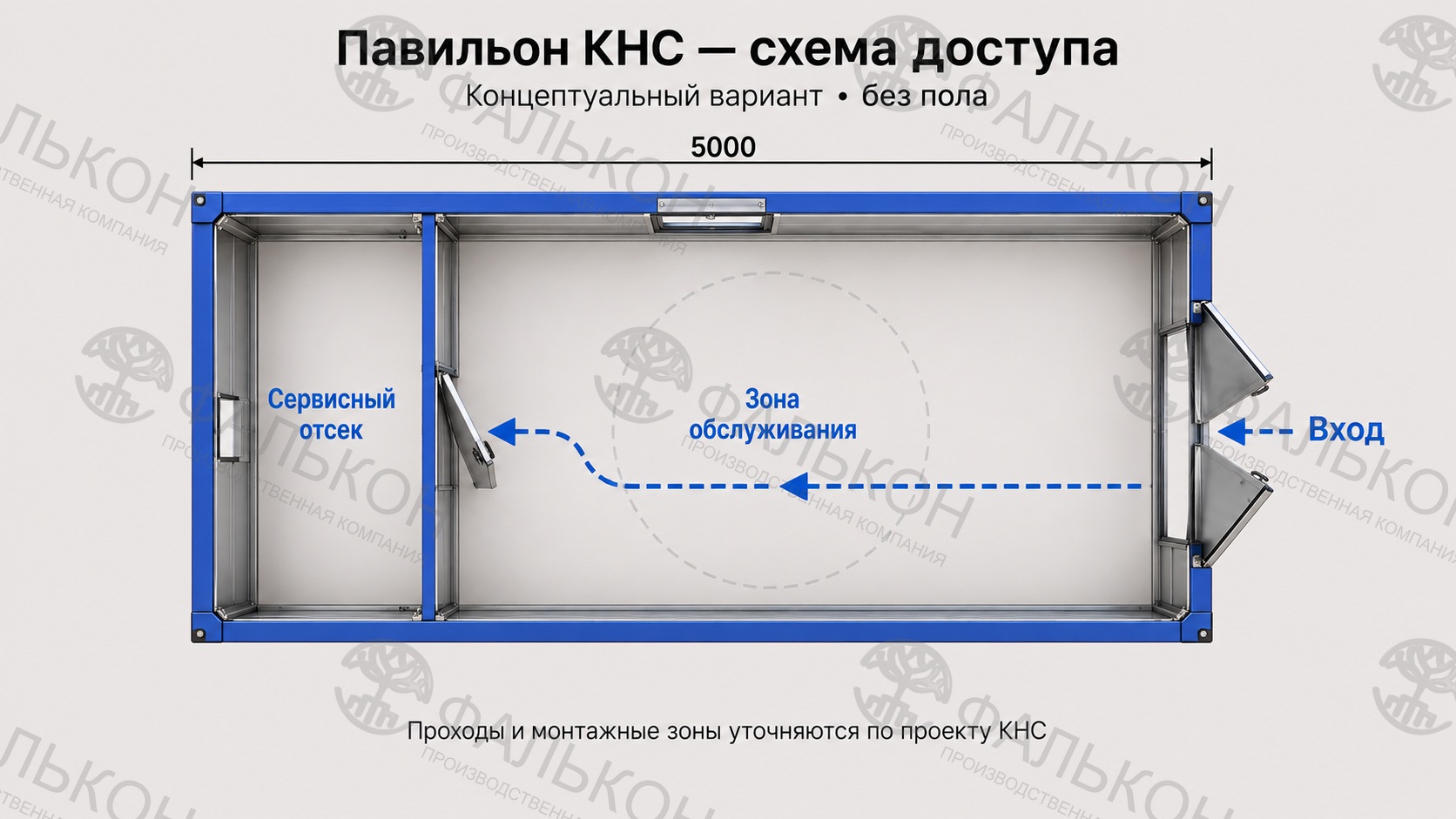

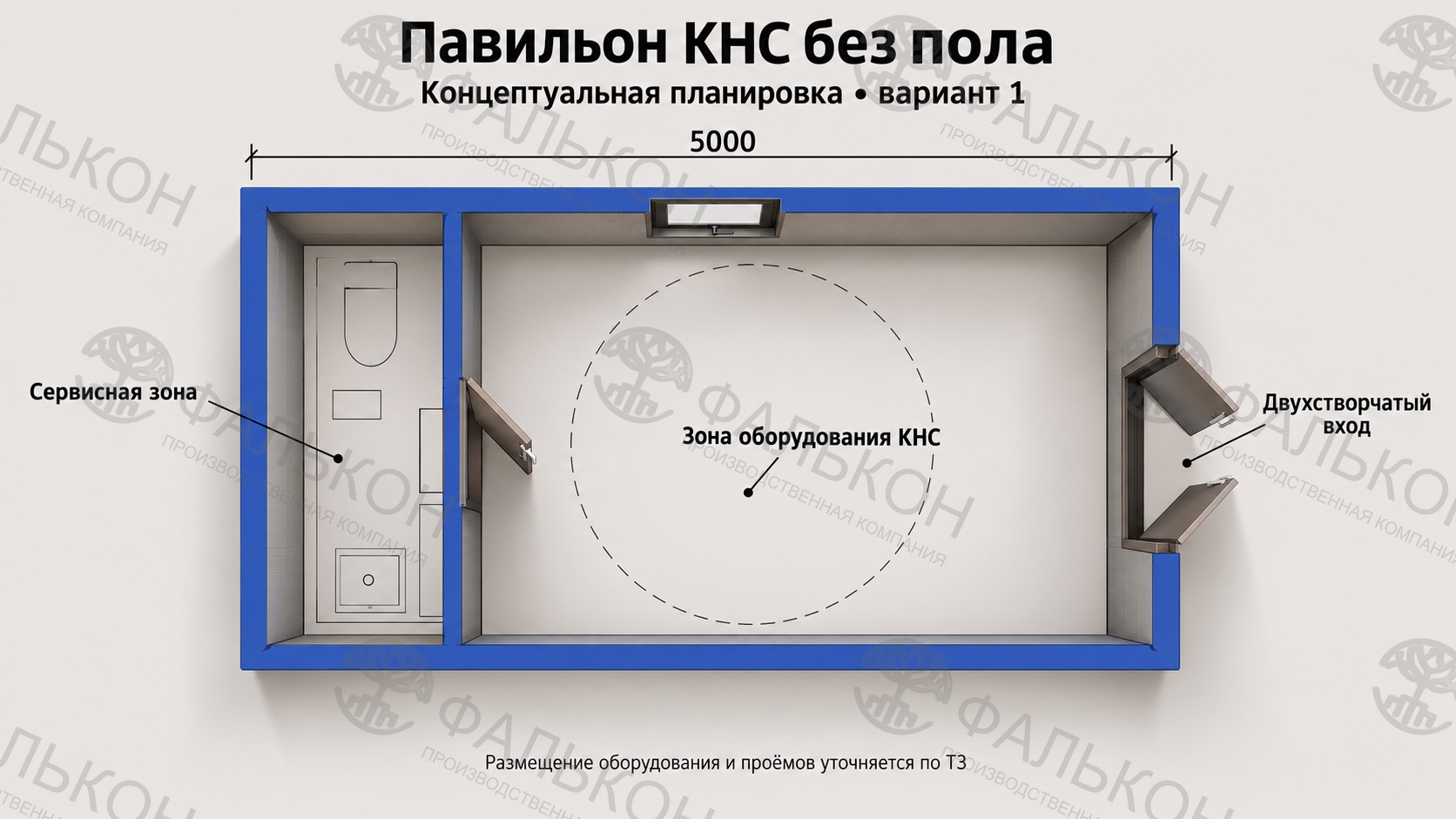

В блоке планировок размещены исходная проектная схема и два концептуальных эскиза компоновки и обслуживания. Эскизы помогают обсудить решение и не заменяют рабочую документацию. Подтверждены длина 5 м и отсутствие пола; ширину, высоту, проёмы и узлы опирания согласуют по проекту.

Для расчёта передайте план перекрытия КНС, схему и габариты оборудования, требования к доступу и вентиляции, а также адрес монтажа. Насосы, автоматика, грузоподъёмные устройства и подключения включаются только по согласованной спецификации.

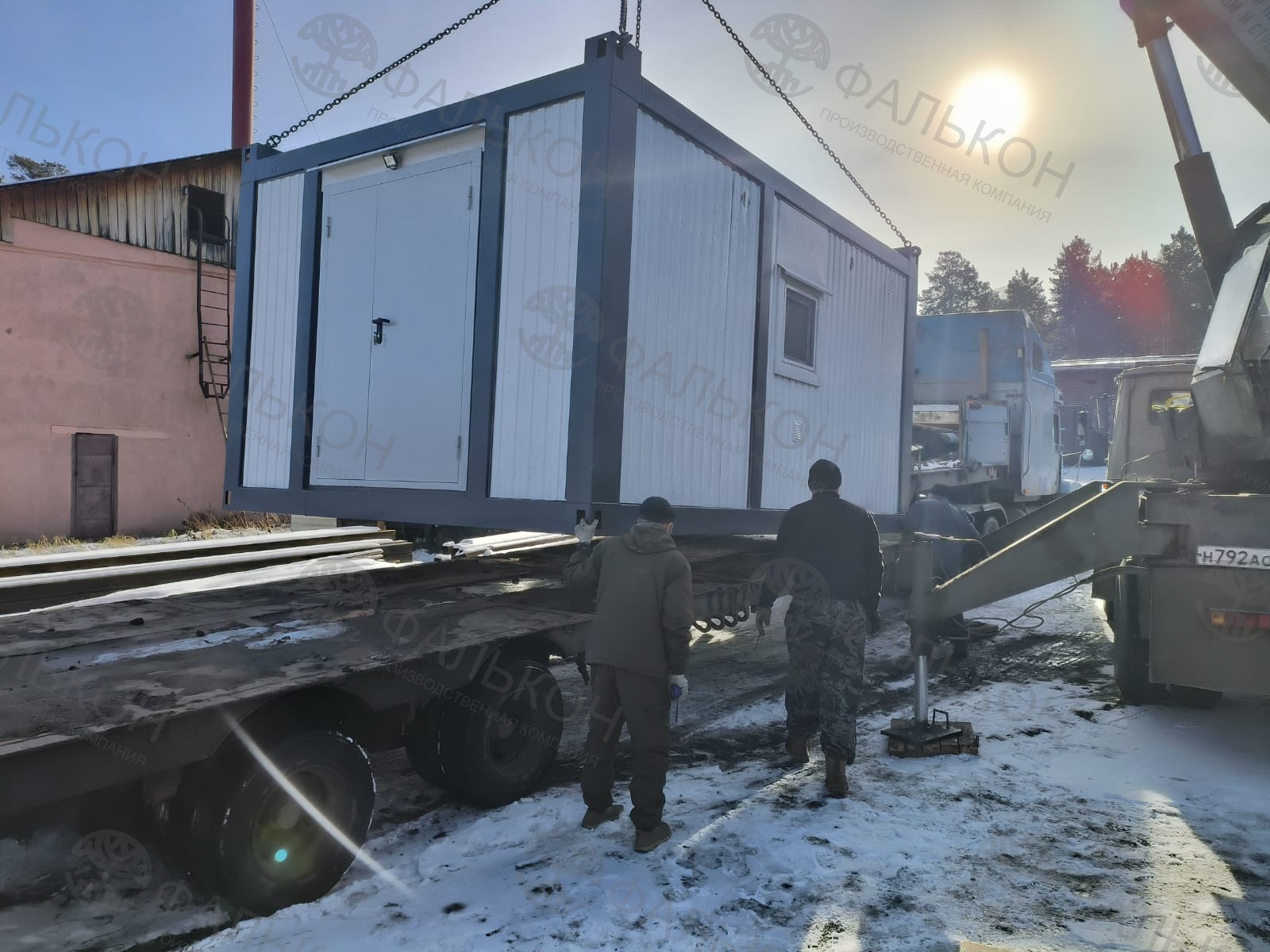

Доставку рассчитывают отдельно по маршруту и транспортным габаритам готового изделия. При заказе указывают адрес площадки, подъездные пути, ограничения по высоте и массе, а также возможность работы подъёмной техники. Перевозка корпуса на автомобильном полуприцепе не означает поставку собственного шасси. До прибытия готовят согласованное основание и место разгрузки. Схему строповки и монтажные работы определяют по проекту и массе конкретной комплектации. Электроснабжение и другие внешние подключения выполняют по согласованной границе ответственности. Стоимость перевозки, разгрузки, установки и подключения выделяют в предложении; срок поставки подтверждают после согласования спецификации и доступности транспорта.

Расчёт начинается с технического задания и состава поставки. В коммерческом предложении отдельно фиксируют корпус, оснащение, доставку и монтаж, если они включены в заказ. После согласования оформляют договор и счёт на безналичную оплату. Размер аванса, этапы платежей и сроки закрепляются в договоре; универсальная процентная схема для этой карточки не заявляется. Возможность лизинга и состав закупочной документации обсуждаются отдельно. Передача изделия и комплект закрывающих документов оформляются в соответствии с условиями договора.

Поставляется ли павильон с насосами?

Корпус и насосная станция — разные части проекта. Насосы и автоматика включаются только отдельными позициями согласованной спецификации.

Почему нет пола?

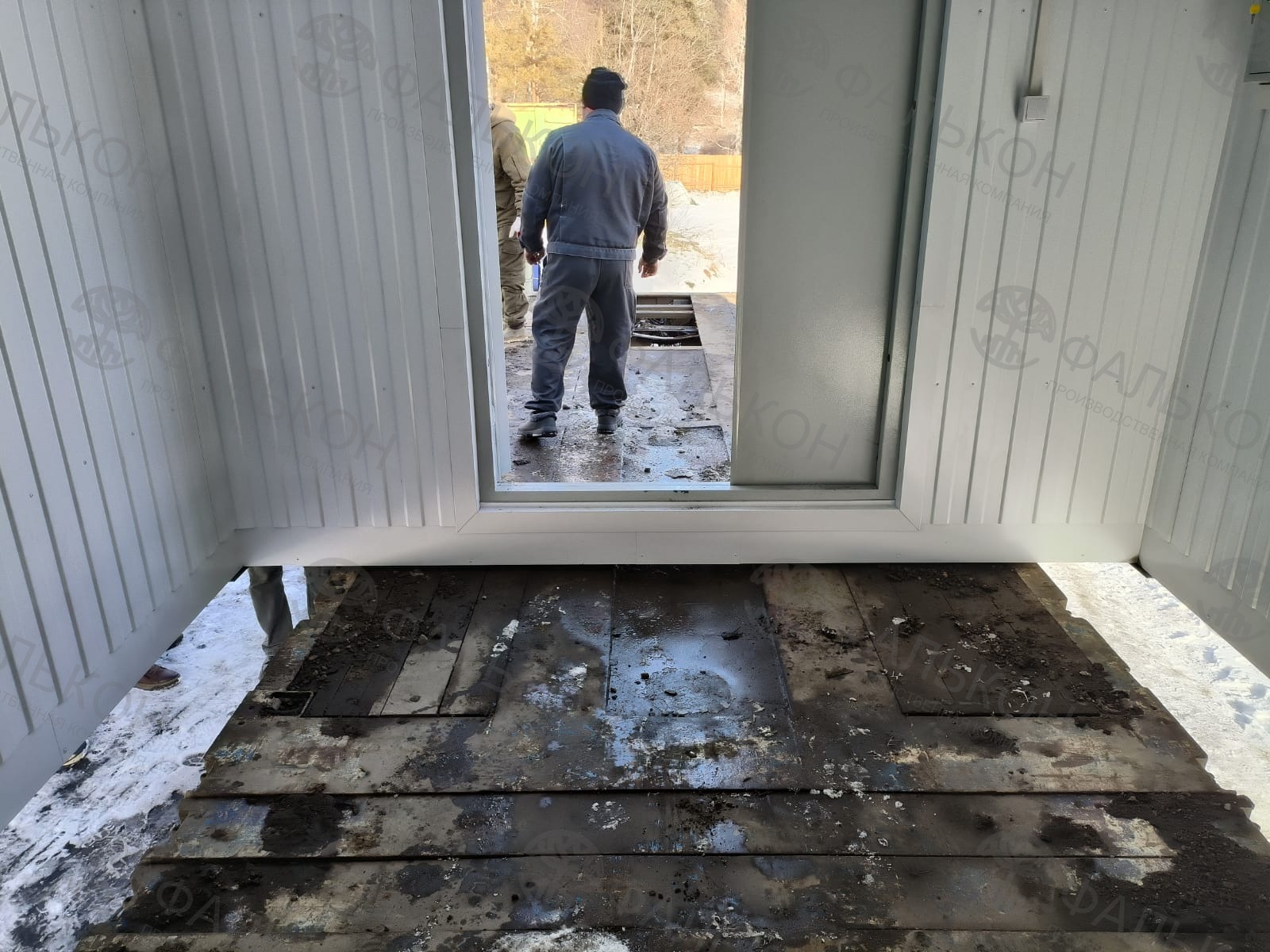

Корпус устанавливается непосредственно на подготовленное перекрытие КНС. Собственный пол не должен перекрывать технологический доступ.

Можно ли изменить расположение проёмов?

Да, это обсуждается на стадии технического задания с учётом оборудования, несущей конструкции и сервисных проходов.

От чего зависит цена павильона КНС?

От габаритов и конструкции корпуса, проёмов, отделки, инженерного оснащения и условий монтажа. Для предложения нужны схема КНС, требования к павильону и адрес площадки. Насосное оборудование рассчитывается отдельно, если входит в заказ.
