Конструкция блок-контейнера: каркас, стены и узлы соединения

Сначала определяют назначение модуля: проживание, офис, санитарное помещение, склад или размещение оборудования. Затем проверяют, какие нагрузки несёт каркас и какие условия должны обеспечивать ограждения. Толщина отдельного листа или название утеплителя без остальных данных не описывают изделие целиком.

Условная последовательность проверки: опоры и нижняя рама → вертикальные несущие элементы → верхняя рама и покрытие → заполнение стен → проёмы → инженерные вводы. Это схема чтения документации, а не рабочий чертёж: число стоек, сечения и соединения зависят от проекта.

Таблица прокручивается по горизонтали.

В металлическом блок-контейнере рамы и стойки образуют пространственную систему. Стеновой лист нельзя автоматически считать элементом, который удерживает всё здание. Для конкретного исполнения в документации должны быть понятны несущие элементы, места опирания, подъёма и соединения модулей.

Заранее сообщите о тяжёлом оборудовании, перегородках и предполагаемом втором этаже. Нельзя убрать стойку ради широкого прохода или вырезать стену между двумя модулями, считая это только изменением отделки. Возможность такого решения проверяется по конструкции и расчёту.

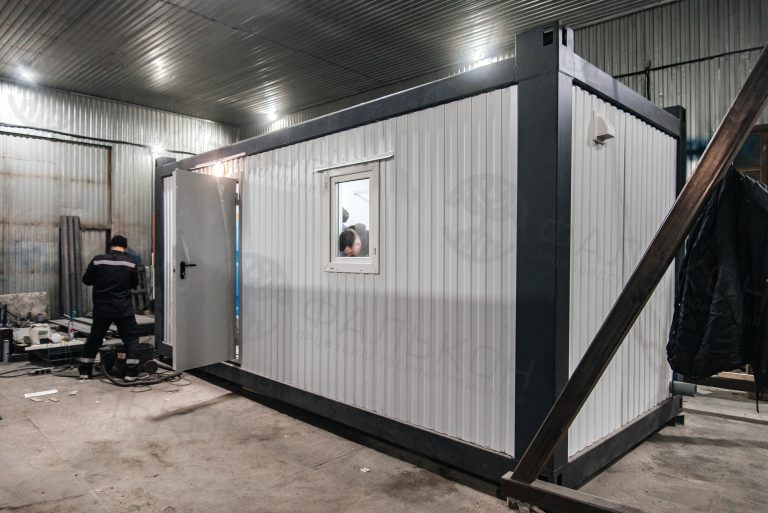

В основании различают несущую часть, теплоизоляционный контур, основание под финишное покрытие и само покрытие пола. Для влажного помещения дополнительно проверяют защиту основания и сопряжения с инженерными проходками. Подробно эти вопросы разобраны в статье о поле блок-контейнера.

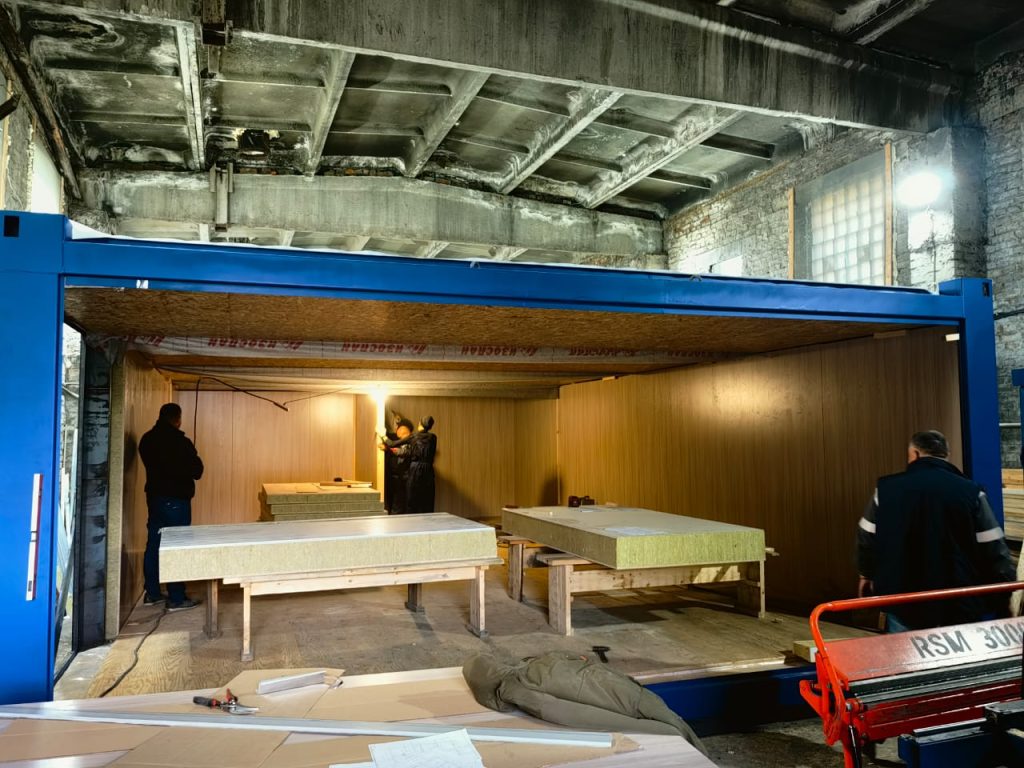

Стены могут иметь различный послойный состав. Запись «профлист» описывает облицовку, но не сообщает, что находится за ней. Запись «сэндвич-панель» также требует уточнения сердечника, облицовок и узлов крепления. Важны герметичность стыков и непрерывность предусмотренного проектом теплового контура.

По покрытию проверяют отвод воды, примыкания, места прохода вентиляции и условия обслуживания. Выбор конструкции для снегового района нельзя свести к одной общей толщине утепления.

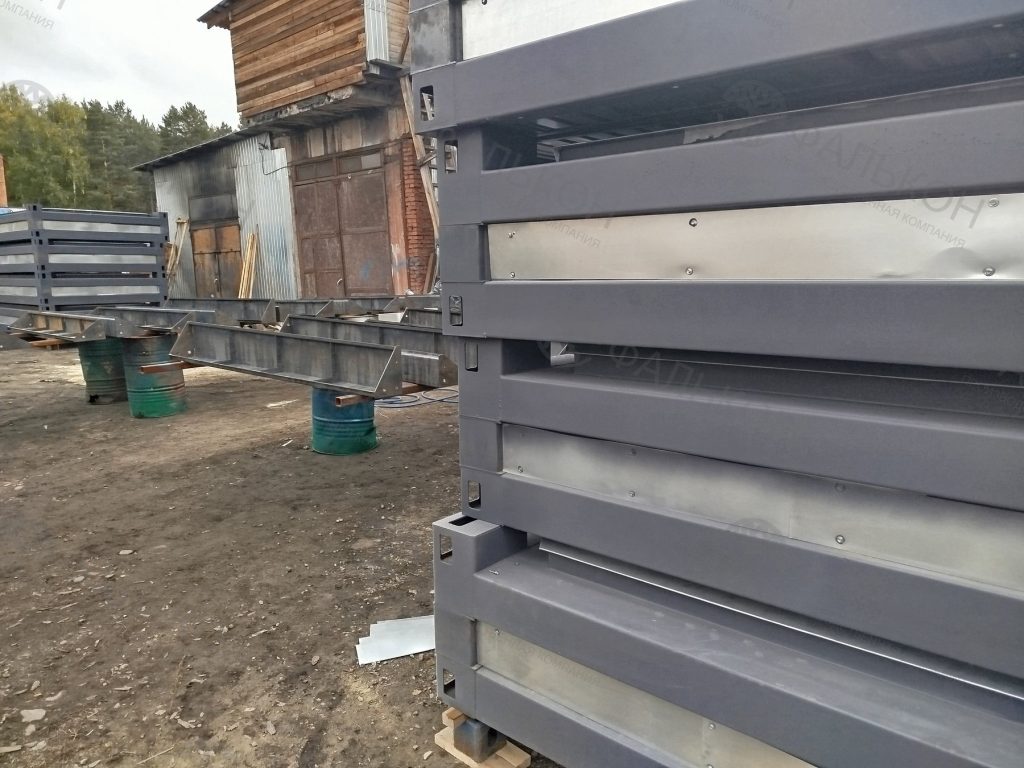

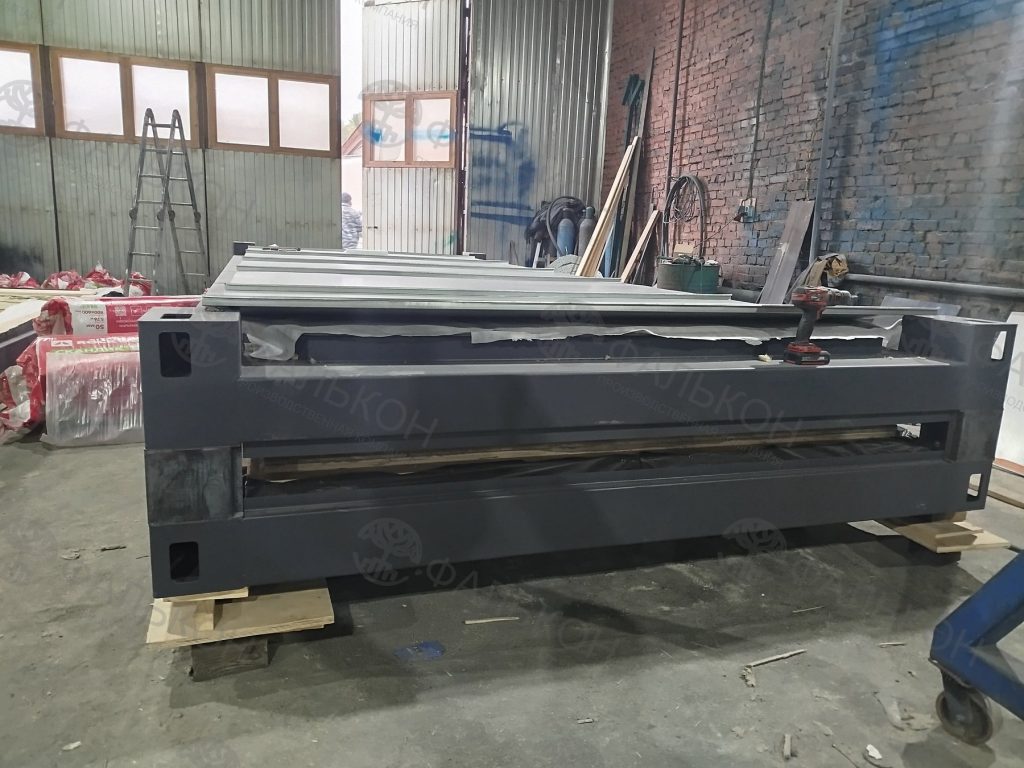

Цельный модуль доставляется собранным в согласованной комплектации. Для разборного исполнения часть работ переносится на площадку: соединение элементов, герметизация стыков, подключение инженерных систем. В расчёте заказа нужно сопоставлять не только цену комплекта, но и состав поставки, монтаж, разгрузку и проверку результата.

В технических описаниях CONTAINEX отдельно показаны конструкция контейнера и условия соединения элементов. Это полезный пример структуры документа, но его численные характеристики нельзя переносить на другое изделие. Для Фалькона исходным документом заказа служит согласованная спецификация выбранной комплектации.

Сравните два предложения построчно по таблице ниже. Если в одном написано только «утеплённый блок», оставьте соответствующие графы незаполненными и запросите расшифровку. Отсутствие характеристики не означает, что она совпадает с соседним предложением.

Отдельно запишите, что включено в заводскую поставку и что выполняется на объекте. Фото позволяет оценить внешний вид и размещение оборудования; соответствие нагрузки, огнестойкости или правилам монтажа подтверждается документами, а не изображением.

• Назначение и регион эксплуатации записаны в задании.
• Нагрузки и размещение оборудования переданы изготовителю.
• Схема основания соответствует точкам опоры изделия.
• Проёмы и объединение модулей согласованы до изготовления.
• Есть перечень заводских и монтажных работ.
