Фундамент под модульное здание: как выбрать основание

Для выбора нужны план и масса здания, этажность, оборудование, расположение несущих узлов и требования изготовителя к опорам. По участку собирают сведения о грунтах, рельефе, воде и климатических воздействиях. Объём необходимых исследований определяет проектировщик.

Фотография площадки или опыт соседнего объекта помогает сформулировать вопросы, но не подтверждает расчётные характеристики грунта. Особенно важно выявить насыпные участки, перепады отметок и условия отвода воды. Подготовку основания согласуют до изготовления и доставки секций.

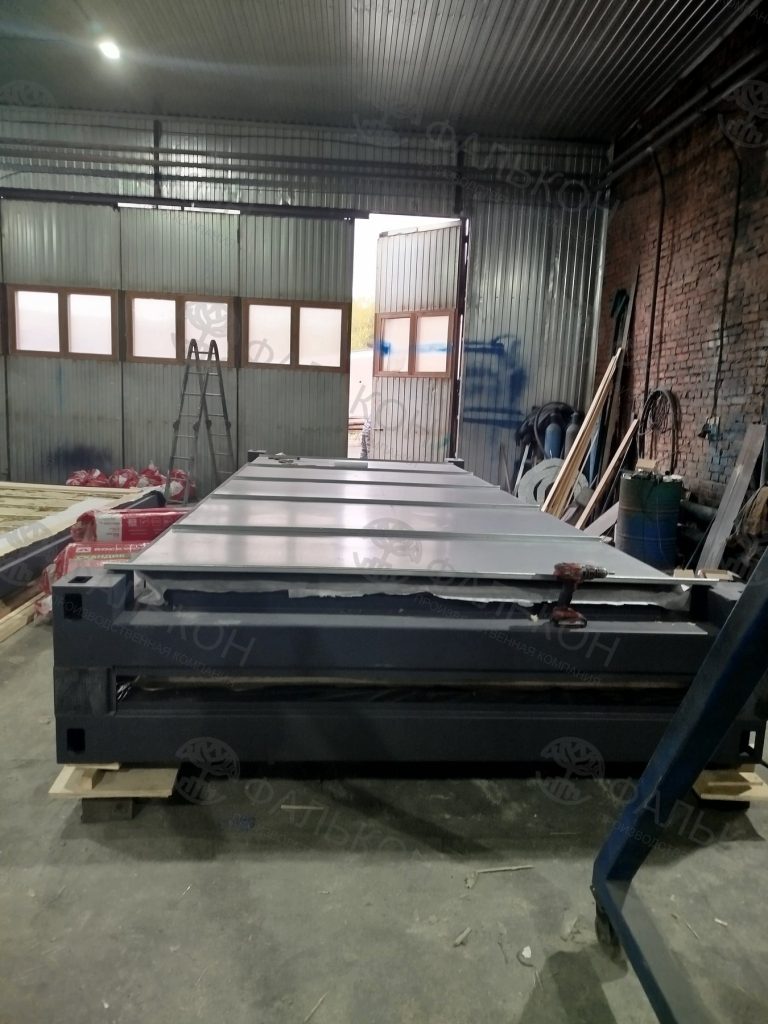

1. Получить схему опирания рамы и расчётные реакции от поставщика модуля.
2. Установить грунтовые условия, воду, рельеф и действующие ограничения площадки.
3. Сравнить варианты основания по несущей способности, осадке, морозному воздействию и доступности монтажа.
4. Согласовать отметки, водоотвод, места ввода сетей и доступ для обслуживания.
5. Принять основание по проекту до доставки здания.

Точки опирания нельзя назначать «по углам плюс ещё две»: рамы различаются. Для свайного варианта сначала выбирают совместную работу свай и ростверка, а затем подтверждают параметры расчётом.

В зависимости от условий проект может предусматривать плитное, свайное или отдельное опорное решение. Каждый вариант оценивают вместе с нагрузками, геометрией здания, работами на участке и возможностью обслуживания. Выбор по одному признаку, например низкой цене монтажа, неполон.

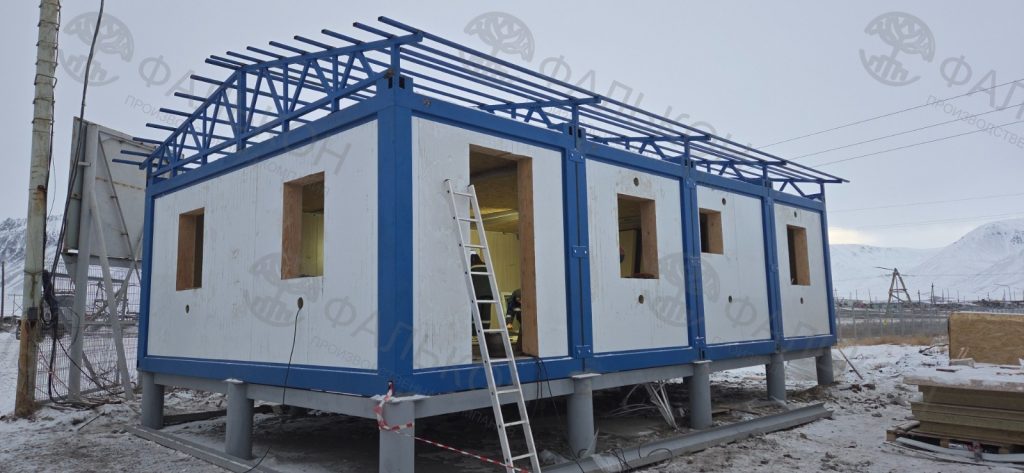

Отдельные опоры должны передавать усилия в предусмотренных местах. Сплошная плита требует согласования отметок и вводов. Свайное решение зависит от характеристик грунта и проектных параметров. Название варианта не задаёт готовые размеры, количество элементов или допустимость применения.

Сваи, опоры, лента и плита: что сравнивать

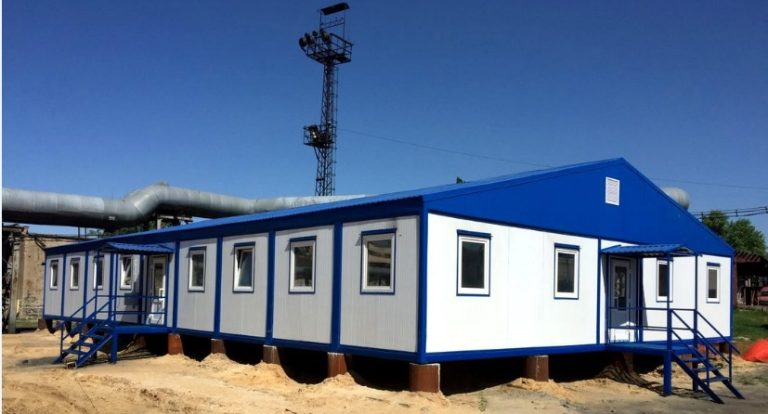

Отдельные опоры позволяют передавать нагрузку в заданных точках, но требуют подходящего основания и проверки устойчивости каждой опоры. Свайное решение подбирают по данным о грунте и нагрузкам: само слово «сваи» не определяет их тип, длину, число и несущую способность. Плита и ленточные элементы также проектируются под конкретное опирание, а не выбираются только по площади здания.

Существующая бетонная площадка может оказаться пригодной, но её наличие ещё не подтверждает толщину, состояние и возможность воспринять нагрузки. Для нескольких соединённых модулей особенно важна совместная работа основания: относительные перемещения секций могут затронуть стыки и сети. Поэтому предложение по фундаменту должно содержать схему и исходные условия, а не только стоимость работ.

Нагрузки передаются через определённые части несущей конструкции. Дополнительная опора в случайной точке не обязательно улучшает работу модуля; отсутствие нужной опоры тоже нельзя компенсировать внешней ровностью площадки. Схему получают у изготовителя и увязывают с проектом основания.

Для соединённых секций важно согласованное положение соседних опор. Разница осадок может проявиться в раскрытии стыков и перекосах проёмов. Допуски по отметкам и порядок контроля устанавливают в документации, а не назначают универсально для всех объектов.

Отвод поверхностной воды продумывают вместе с отметками площадки. Вода не должна создавать непредусмотренные условия для основания и нижних конструкций. Решения по защите сетей и узлов от замерзания зависят от режима эксплуатации и проекта.

До устройства основания нанесите на схему вводы электричества, воды и канализации, наружные устройства и зоны обслуживания. Это уменьшает риск переделок после монтажа. При необходимости доступа под модуль заранее согласуют пространство и безопасный способ обслуживания.

Сверьте готовое основание с согласованными чертежами: расположение опор, отметки, закладные и места вводов. Результаты предусмотренного контроля оформляют до начала установки. Отдельно проверяют подъезд и площадку для работы подъёмной техники.

Если выявлены отклонения, способ исправления согласуют с ответственными специалистами. Не следует компенсировать перекос случайными подкладками и считать монтаж завершённым. После установки контролируют положение модулей, соединения и условия дальнейшей эксплуатации основания.

Подъезд, место для крана и организацию разгрузки разбираем отдельно в статье «Как подготовить площадку под вагон-дом». Здесь основной вопрос — выбор основания и согласование схемы опор.

Приёмка основания до приезда модулей

Допуски по отметкам и положению берут из проекта и документации изготовителя. Универсальное значение в миллиметрах для всех систем здесь было бы некорректно. Если обнаружено несоответствие, согласуйте исправление до доставки: импровизированные подкладки при разгрузке могут изменить условия опирания.

Разделите ответственность: кто предоставляет нагрузки и схему, кто проектирует и выполняет основание, кто проверяет готовность к монтажу. Эта договорённость особенно важна, когда модули и фундамент заказывают у разных исполнителей. Результат приёмки сохраните вместе с паспортами и исполнительной документацией здания.

Таблица прокручивается по горизонтали.

• План здания и схема передачи нагрузок.
• Исходные данные по грунту и воде.
• Согласованные чертежи основания.
• Водоотвод и инженерные вводы.
• Контроль расположения опор и отметок.
• Готовность подъезда и места разгрузки.
